PTFE srieginė alkūnės jungtis
Produkto informacija
Zhejiang Leadtek Fluid Technology Co., Ltd. yra viena iš labiausiai patyrusių PTFE srieginių alkūninių jungčių gamintojų ir tiekėjų Kinijoje. Nedvejodami nusipirkite pritaikytą ptfe srieginę alkūnės jungtį už konkurencingą kainą iš mūsų gamyklos. Taip pat yra nemokamas pavyzdys.
Produkto apžvalga
„Leadtek Fluid“ „Union Albow PTFE“ srieginė jungtis yra 90-laipsnio nerūdijančio plieno jungiamoji alkūnė, skirta srieginėms vamzdynų sistemoms, kurias reikia dažnai išardyti, tiksliai keisti kryptį ir sandarinti-, kad jis nebūtų sandarus sudėtingomis eksploatavimo sąlygomis. Pagaminta iš keturių -komponentų jungiamosios konstrukcijos - alkūnės korpuso, plokščio sandariklio tarpiklio, įdėklo ir veržlės – ši jungtis leidžia atjungti ir vėl prijungti vamzdynus nepažeidžiant aplinkinio vamzdžio išdėstymo.
Pagrindinės specifikacijos
| Parametras | Detalės |
|---|---|
| Produkto pavadinimas | Sąjungos alkūnės PTFE srieginė jungtis |
| Prekės kodas | 31-0A440 |
| Ryšio tipas | Srieginė (vyrų × moterų sąjunga) |
| Kampas | 90 laipsnių |
| Dydžių diapazonas | 1/8" – 2" |
| Korpuso Medžiaga | SS304 / SS316 |
| Tarpiklio medžiaga | PTFE / EPDM / Kūginis |
| Paviršiaus apdaila | Galima įsigyti pagal pageidavimą |
| Standartinis siūlas | Galima įsigyti pagal pageidavimą |
| Slėgio įvertinimas | Galima įsigyti pagal pageidavimą |
| Tinkinimas | Yra OEM |
Matmenų lentelė
Visi matmenys mm. Tolerancija: 1/8"–2" b ±0,6 mm. Daugiakampio tipas: aštuonkampis 1/8"–2".
| Dydis T1 | DN | ØD | a | b | m | SW | SW1 |
|---|---|---|---|---|---|---|---|
| 1/8" | 6 | 14.5 | 17 | 43.5 | 13 | 26 | 14 |
| 1/4" | 8 | 18 | 19 | 50 | 14 | 29 | 17 |
| 3/8" | 10 | 21.5 | 23 | 56 | 14.5 | 33 | 21 |
| 1/2" | 15 | 26.5 | 27 | 64.5 | 16.5 | 38 | 25 |
| 3/4" | 20 | 32 | 32 | 71.5 | 17.5 | 46 | 31 |
| 1" | 25 | 39.5 | 37 | 80 | 18.5 | 54 | 38 |
| 1-1/4" | 32 | 48.5 | 43 | 94 | 21 | 64 | 47 |
| 1-1/2" | 40 | 55 | 48 | 98.5 | 23 | 71 | 53 |
| 2" | 50 | 67 | 56 | 113 | 25 | 85 | 65 |
Sudedamosios medžiagos
| Nr. | dalis | SS304 | SS316 |
|---|---|---|---|
| 1 | Alkūnė Vyriška | ✓ | ✓ |
| 2 | Tarpiklis | PTFE / EPDM / Kūginis | - |
| 3 | Laineris | ✓ | ✓ |
| 4 | Riešutas | ✓ | ✓ |
Pagrindinės savybės
Tinkamas sąjungos dizainas
Trijų{0}}dalių jungties mazgas alkūninėje jungtyje aiškiai atsiskiria, nereikalaujant vamzdžio judėjimo. Tai sumažina techninės priežiūros prastovos laiką įrenginiuose, kur prieiga yra apribota arba kur reikia dažnai tikrinti liniją.
Plokščiojo sandariklio tarpiklio parinktys
PTFE tarpikliai užtikrina cheminį atsparumą ir mažą trintį plačiame temperatūrų diapazone, todėl jie yra standartinis pasirinkimas agresyvioms terpėms. EPDM tinka garo ir karšto vandens paslaugoms. Galima naudoti kūginio sandariklio konfigūraciją, kai tam tikromis slėgio sąlygomis reikalinga didesnė sėdimos apkrova.
Dviejų medžiagų klasė
SS304 apima daugumą bendrųjų pramoninių pritaikymų. SS316 papildo molibdeno kiekį, kad būtų užtikrintas puikus atsparumas chlorido -turinčioms terpėms ir jūrinei aplinkai, atitinkantis farmacijos, maisto perdirbimo ir atviroje jūroje esančių įrenginių medžiagų reikalavimus.
Aštuonkampis veržlės profilis
Aštuonkampis daugiakampis profilis ant jungiamosios veržlės suteikia plokščius paviršius standartiniam visų dydžių veržliarakčio sujungimui, palaiko nuoseklų sukimo momentą ir sumažina jungties pažeidimo riziką montuojant.
Taikymo scenarijai
Cheminis apdorojimas
Dėl PTFE tarpiklio suderinamumo ši jungiamoji alkūninė jungtis tinka rūgščių, šarmų ir tirpiklių perdavimo linijoms, kur elastomeriniai sandarikliai suyra. Jungties konstrukcija palaiko suplanuotą linijos praplovimą ir sandariklio keitimą be vamzdžių pjovimo.

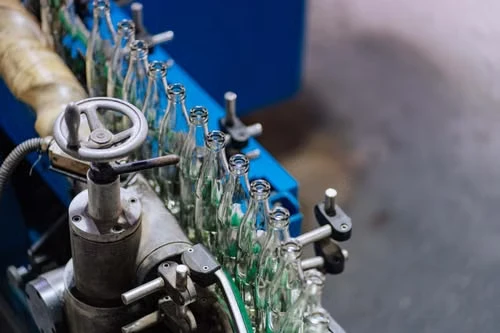

Maisto ir gėrimų gamyba
SS316 korpusas su PTFE arba EPDM tarpikliais atitinka medžiagų reikalavimus, keliamus sąlyčiui su maistine medžiaga. Lygios angos sujungimo jungtis pašalina įtrūkimus jungties paviršiuje ir sumažina likučių kaupimąsi tarp valymo ciklų.
Vaistų gamyba
Tiksliai{0}}apdirbti sandarinimo paviršiai ir atsekama SS316 medžiaga palaiko CIP/SIP-suderinamus įrenginius. Nuimama jungties struktūra leidžia atlikti bendrą patikrinimą kaip įprastų patvirtinimo procedūrų dalį.
Pramoninės skysčių sistemos
90-laipsniu krypties pakeitimas kompaktiškoje jungiamojoje detalėje sumažina komponentų skaičių sudėtingose maršruto situacijose. Galima naudoti su SS304, kad būtų galima ekonomiškai-diegti bendrosiose vandens, oro ir neagresyviose žiniasklaidos linijose.
Kodėl šaltinis iš Leadtek Fluid
Zhejiang Leadtek Fluid Technology Co., Ltd. valdo 37 000 ㎡ gamybos įmonę Čangšano pramonės parke, Kudžou, Džedziango valstijoje, su daugiau nei 400 gamybos mašinų ir specialią 300+ darbuotojų komandą, atliekančią liejimą, CNC apdirbimą, surinkimą ir kokybės tikrinimą.
„Leadtek“ turi ISO 9001 ir ISO 14001 sertifikatus, taip pat CE, TS ir KC patvirtinimus ir naudoja 40+ patentuotas technologijas, sukurtas naudojant specialią MTEP programą. Produktai eksportuojami į daugiau nei 80 šalių visoje Europoje, Šiaurės Amerikoje, Azijos-Ramiajame vandenyne ir Viduriniuose Rytuose. Sukurta pasaulinė rinkodaros komanda ir 2024 m. dalyvauja 17 pagrindinių tarptautinių prekybos parodų.
Palaikomi OEM ir pasirinktinių specifikacijų užsakymai, įskaitant medžiagos klasės pasirinkimą, sriegio standarto specifikaciją ir paviršiaus apdailos reikalavimus.
Dažnai užduodami klausimai
Kl.: ar ši sąjunginė alkūnė palaiko aukštą{0}}temperatūrą?
A: Darbinės temperatūros diapazonas priklauso nuo pasirinktos tarpiklio medžiagos. PTFE tinka platesniam temperatūrų diapazonui, įskaitant kriogeninį ir padidintą šilumą, o EPDM pirmenybė teikiama garų priežiūrai. Norėdami patvirtinti, susisiekite su mūsų komanda ir nurodykite konkrečius temperatūros reikalavimus.
Kl.: Ar ši jungtis gali būti naudojama tiek su BSP, tiek su NPT srieginėmis sistemomis?
A: Sujungimo alkūnė yra BSP arba NPT sriegio formos. Abu standartai nėra keičiami - užklausos metu nurodykite reikiamą sriegio tipą, kad užtikrintumėte suderinamumą su esamu vamzdynu.
Kl .: Ar SS316 reikalingas maisto ar farmacijos reikmėms?
A: SS316 paprastai yra pirmenybė teikiama sąlyčiui su maistu ir farmacijos paslaugoms, nes jame yra molibdeno ir didesnis atsparumas korozijai. Tačiau pasirenkant medžiagas taip pat reikia atsižvelgti į jūsų valymo priemones, darbo temperatūrą ir visus jūsų rinkoje taikomus reguliavimo reikalavimus.
Kl.: Ar jungiamąją veržlę galima pakeisti atskirai, nekeičiant viso mazgo?
A: Jungties struktūra leidžia aptarnauti atskirus komponentus. Konkrečių dydžių atsarginių dalių prieinamumą galima patvirtinti mūsų komandai prieš užsakant.
Kl .: Koks yra standartinių ir individualių užsakymų pristatymo laikas?
A: Pristatymo laikas priklauso nuo dydžio, medžiagos rūšies ir užsakymo apimties. Pateikite savo specifikacijas ir kiekio reikalavimus, kad patvirtintumėte mūsų pardavimo komandos pristatymo laiką.
